烟道防腐耐磨材料应用

贵州某钢厂烧结机烟道和除尘设备在运行过程中遇到严重的磨损和腐蚀问题，由于工作环境温度过高，一般的有机类耐磨涂料很难适用，而无机类耐磨材料对金属的粘接性比较差，很难适用。目前多采用龟甲网填充无机耐磨料的方法，但选用龟甲网工期太长，单位面积造价太高，而且在运行过程中会发生大面积脱落的现象，效果很不理想。
     栾川县新科机械设备修复中心经多年研究，选用高性能耐磨、抗蚀材料（如陶瓷、碳化硅、金刚砂、钛合金等）与无机高温粘接剂复合得到的高性能互穿网络结构耐高温、耐磨损复合陶瓷材料XK-G系列设备专用修复材料,具有与金属粘接强度高，热膨胀系数与金属相当（不易脱落），耐温高（达250℃）等优点 。且耐磨防腐效果十分好。该产品在烧结机烟道中获得了良好的使用效果，且用量小（每平米约2kg）经济性与其他材料相比具有非常明显的优势。
修复方案：

（一）、施工条件：

1.施工时基材表面温度必须大于露点温度3℃，相对湿度必须低于60%；

2.建议施工15℃~32℃环境温度下进行。

（二）、制定施工方案：

  1.根据浮选槽磨损情况，或选择局部修复或做整体涂层防护处理；

（三）、表面处理：

1. 对设备冲蚀缺损部位进行补焊，选用与设备基材同材质或接近的钢板/钢筋进行骨架焊接；

2. 物料、脱脂、除潮处理：用高压清洗设备对浮选槽需修复部位进行清洗，去除设备表面的物料、铁锈、污泥等杂质，并且应无油污、无粉尘。

3. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面，喷砂处理后工件要注意防潮。

（四）、耐磨防腐材料选用：

  1.XK-G16-30耐磨修复材料

  2.XK- G30耐磨修复材料

该材料具有耐水、耐油、耐酸碱性。适用（-20℃-250℃）设备过流冲蚀、设备的大面积修复、设备预涂耐磨层，如旋流器、浮选柱、浮选机、泡沫槽、分级机、搅拌桶、溜槽、管件类等修复。

（五）、耐磨材料施工：

1、XK耐磨材料使用注意事项：

①.严格按照XK系列设备专用修复材料的比例混合，搅拌均匀。搅拌不均匀会出现局部不耐磨情况。具体调和比例及固化时间参照产品数据表。

②．充分混合材料后需在3分钟内用完，否则材料会固化变硬，固化后的材料不能使用，如果使用固化后的材料会出现局部掉层现象。

2、 XK系列设备专用修复材料使用顺序：

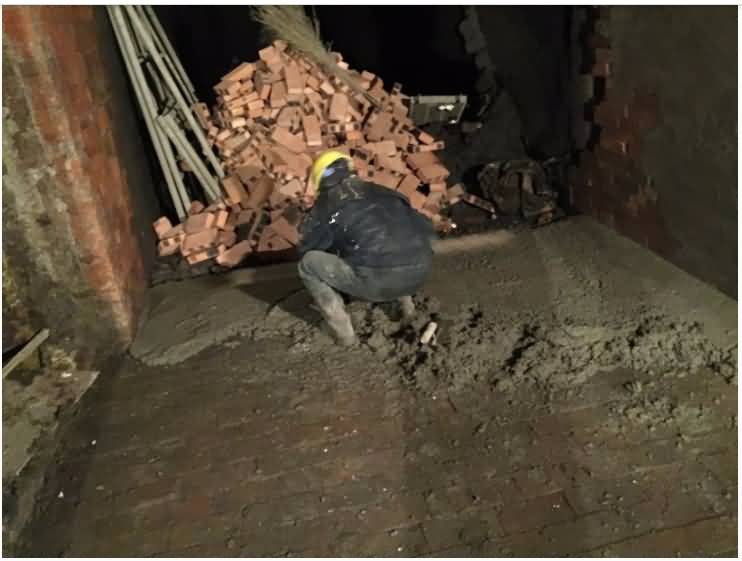

①.将XK-G30设备专用修复材料按比例混合搅拌均匀，用专用喷涂机对浮选槽大面积喷涂处理，对局部小区域改用人工处理，用泥抹板或塑料刮板将混合后的修复材料涂与设备局部进行涂层处理，朝一个方向涂抹，一边涂抹一边压实；

② .XK-G16-30设备专用修复材料按比例混合，用专用喷涂机对浮选槽底部进行喷涂处理；

③.在材料初固前，使用刮板将涂层的材料表面修理平整；

④.固化：修复平整后，常温固化24小时后便可投入使用，气温较低时，可采取加温设备进行升温固化。

（六）、研磨验收：
