根据磨损工况的不同，对耐磨管道内衬也有不同的材料选择。有内衬耐磨陶瓷管道（衬三氧化二铝，碳化硅，氧化锆，氮硅，塞隆，氮化铝，氮化硼等）；耐磨合金管；龟甲网耐磨管件；钢橡耐磨管；钢塑耐磨管；耐磨铸石管；耐磨自蔓延复合管道 ；稀土合金耐磨管等。


管道结构图

主要作用

耐磨管道除应用于燃煤电厂除灰、排渣管、送粉、回粉管，脱硫管道外，还广泛用于以下行业：

矿山：煤炭工业中水煤浆、洗煤泥、矿山充填料、矿煤粉；

金属矿山：精矿和尾矿的输送耐磨弯头；

冶金：钢铁厂的炼铁的高炉喷煤、输渣等管道；CAO、锌碚砂输送管道，炼钢的输送铁合金、炉外精炼等优选的耐磨弯头；

水泥厂： 旋窑湿法生产线的生料浆输送、煤粉输送、提升机的下料、成品水泥气力输送装卸，混凝土输送耐磨弯头。

化工厂：煤粉输送管道，硅粉等原料输送耐磨弯头。

优势

耐磨陶瓷复合管道与传统的钢管、耐磨合金铸钢管、铸石管以及钢塑、钢橡管等有着本质性区别。耐磨管道外层是无缝钢管，内层是刚玉。刚玉层硬度高达 HV1100-1400，相当于钨钴硬质合金，耐磨性比碳钢管高20倍以上。耐磨管道抗磨损主要是靠内层几毫米厚的刚玉层，这比耐磨合金铸钢管、铸石管既靠成分和组织，又靠厚度来抗磨已经有了质的飞跃。

耐磨陶瓷复合管道迅速占领市场，除质量高、性能好外，还在于它的性能价格比高于其他耐磨耐蚀耐热管材。在相同规格和单位长度的耐磨管道方面，耐磨陶瓷复合管道重量只有耐磨合金铸钢管的二分之一左右，其每米工程造价降低20%-30%；只有铸石管重量三分之一，每米降低工程造价 5%-10%；在腐蚀或高温场合下使用的耐磨管道，其价格只有不锈钢管、镍钛管的几分之一。


耐磨管道制作工艺：

（一）、施工条件：

1.施工时基材表面温度必须大于露点温度3℃，相对湿度必须低于60%；

2.建议施工15℃~32℃环境温度下进行。

（二）、制定施工方案：

1.根据新设备或图纸，确定修复后设备应达到的外廊尺寸；

2.制作相应尺寸模具。

（三）、表面处理：

1. 对设备冲蚀缺损部位进行补焊，选用与设备基材同材质或接近的钢板/钢筋进行骨架焊接；

2. 脱脂、除潮处理：去除工件表面的油脂，使用新棉纱擦拭工件表面。用氧气乙炔将火焰调整到10CM长，以5cm/min的速度，使火焰反复均匀烘烤工件表面，去除工件表面的油脂和潮气；

3. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面，喷砂处理后工件要注意防潮。对不需要处理的部分，做好遮盖保护。

（四）、耐磨防腐材料选用：

1.NPT-18特种耐磨修复材料

2.NPT-100耐磨修复材料

该材料能在流体环境中抗强腐蚀强气蚀并有极好的抗冲击性。可长期抵御流体中夹带固体（如砂石）的冲击。适用（-20℃~250℃）设备过流冲蚀、设备的大面积修复、设备预涂耐磨层。

1. 、耐磨材料施工：

   1、NPT耐磨材料使用注意事项：

   ①.严格按照NPT耐磨材料的比例混合，搅拌均匀。搅拌不均匀会出现局部不耐磨情况。具体调和比例及固化时间参照产品数据表。

②．充分混合材料后需在3分钟内用完，否则材料会固化变硬，固化后的材料不能使用，如果使用固化后的材料会出现局部掉层现象。

2、 NPT耐磨材料使用顺序：

①.先预热已喷砂的设备，再将NPT-18耐磨修复材料按比例混合搅拌均匀，用批刀或塑料刮板将混合后的修复材料涂与设备一喷砂部位，朝一个方向涂抹，一边涂抹一边压实；

② .在材料初固前，使用刮板将涂层的材料表面修理平整；

③.初固后，将NPT- 100耐磨修复材料按比例充分混合搅拌，用塑料刮板将搅拌后的材料均匀涂抹在已涂抹耐磨材料的表面，进行封层处理，初固前将表面修补平整；

④.气温较低时，可以将NPT-A组分设备专用修复材料加热至30~40℃，使材料容易搅拌；

⑤.加温固化：施工完成的工件停留30分钟进行加温固化，按固化温度表进行加温。

（六）、研磨验收：

1.研磨：加温固化后的工件严格按照工件的尺寸进行研磨处理，打磨至标准尺寸为准；

2.验收：配套设备进行组装，确保正常运转，密封相配面应试配合格；

3.喷漆：经检验合格后，对工件进行喷漆，要求喷漆表面均匀，不允许有流挂现象。

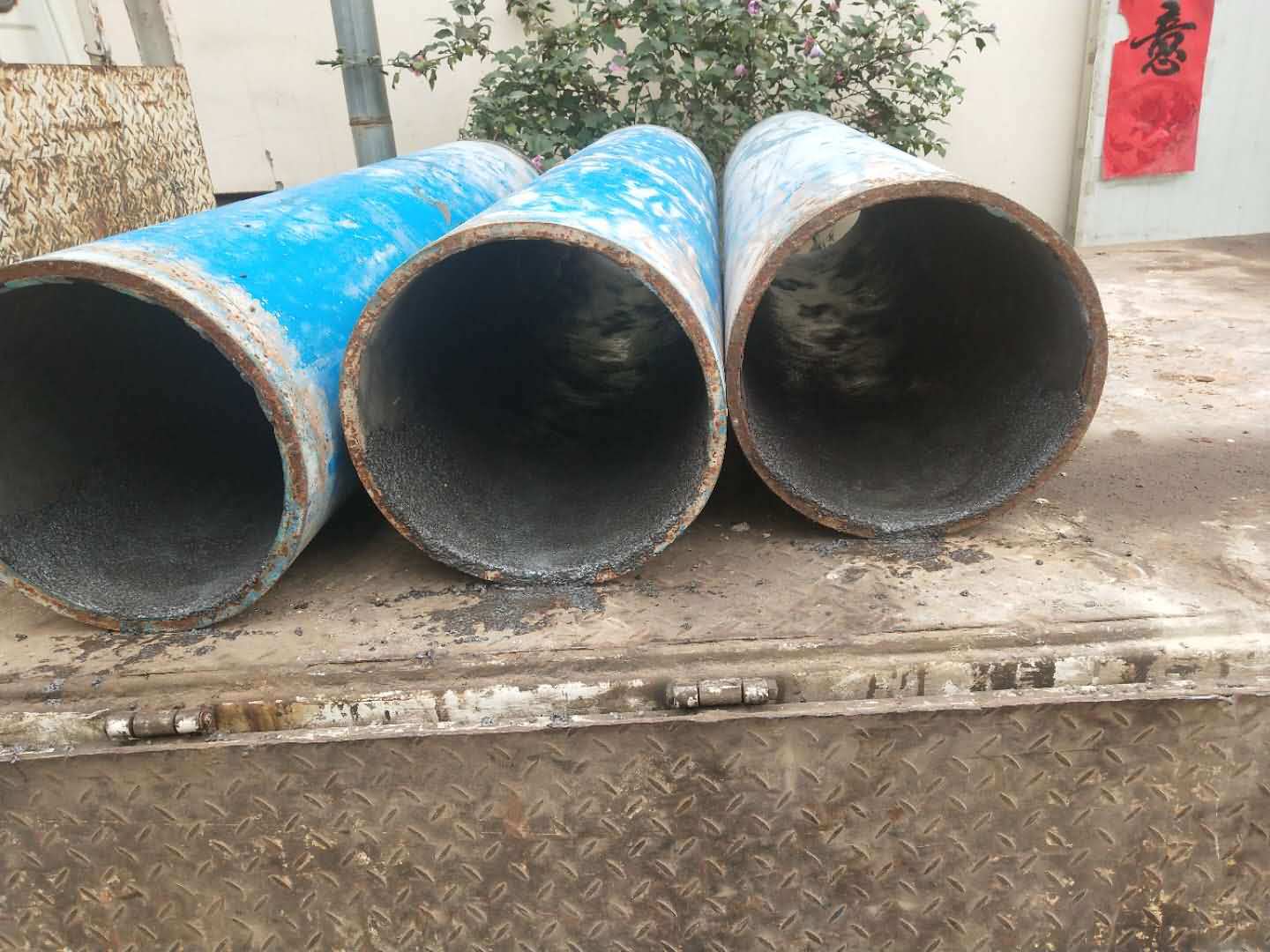

                      修复前                                      修复后
