屋面防水

       我国的建筑屋面防水材料已从单一的沥青品种发展到改性沥青油毡、高分子防水卷材和防水涂料。目前，SBS和APP改性油毡仍是应用广泛的防水材料，在很大程度上解决了以往“三毡四油”的诸多问题，但品种单一，采用单层做法接缝处容易渗漏。高分子防水卷材以EPDM和PVC为主，在国外已十分成熟。但国内EPDM配套的胶粘剂质量差，配套件多，施工质量难以保证。PVC板材在热熔焊接接缝时有氯气产生，不但污染环境，更直接损害了操作工人的身体健康。
       高档防水涂料以聚氨酯和水性丙烯酸为主。水性丙烯酸涂料耐候性好、易清洁，缺点是低温或高湿的条件下不能施工，透气性高不能封闭水气。聚氨酯弹性防水涂料色彩艳丽，防水性能好，但施工时受湿度的影响易发泡，立面易流淌，而且耐老化性能欠佳，易褪色，易粉化。
       上述防水材料经日光老化后容易出现开裂；即使防水材料自身不开裂，也会因砼的开裂（由振动、应力、风化等因素引起）而断裂。SPUA材料则不同，因为其自身的柔韧性好、耐老化性好、强度高，即使在混凝土开裂的情况下，不但自身不会断裂，而且还能将混凝土紧紧“抓住”，起到防水和保护作用，特别适用于高档建筑的屋面防水处理。曾有人做过一个有趣的实验分别在钢、砼、沥青表面喷涂脂肪族SPUA材料，将-196℃的液氮距涂层30.5厘米处，喷射到样品表面达30秒，未见涂层任何破坏；当喷射距离减小至10.2厘米时，钢和砼表面的涂层出现轻微裂纹，而沥青表面的涂层却完好无损。另将涂有SPUA材料的砼样品从1.8米高处自由落下，砼自身被震裂，但SPUA材料毫无损坏，并将砼的碎块牢牢地聚集在一起。

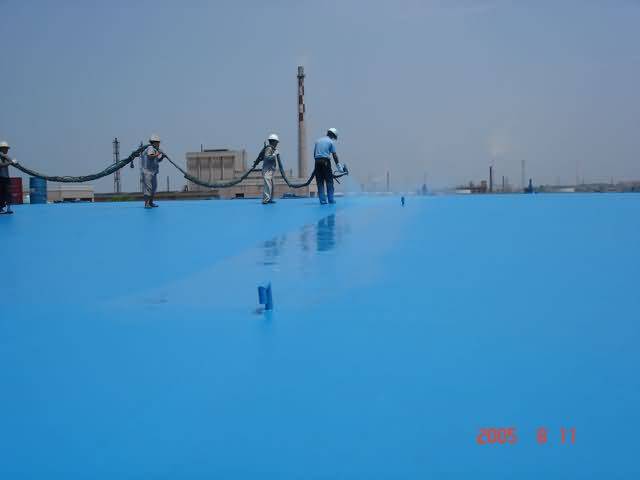

       SPUA材料从材料性能上看，SPUA的拉伸强度、使用寿命明显优于聚氨酯防水涂料，拉伸强度等指标接近Ⅰ类合成高分子卷材，使用寿命延长了5～10年。从施工角度看，SPUA的优势更加明显。由于采用专用设备整体喷涂工艺，SPUA防水结构整体性好，无接缝，避免了卷材接缝可能造成的渗漏，施工效率也明显提高。此外，该技术在生产、施工和使用过程中不使用溶剂，无有毒有害物质释放，有利于环境保护。因此，与现有高档防水材料相比，SPUA技术性能更可靠、更高效、更环保。
       要想彻底根除屋面漏水的隐患，最终必然要走到SPUA技术上来，这已在国外得到很好的验证。以往的卷材存在大量接缝，在户外老化作用下会加速渗漏，一旦渗漏很难找到漏点，从而造成“年年修年年漏，越修越漏”的怪现象。SPUA技术则完全不同，它与底材100%粘接，表面整体性好，无接逢，防渗漏效果极佳。
